Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv »

Slawich писал(а):Значит осины ты в руках и не держал
раньше - да. А вот сегодня имел счастье... Если механически - опилки рыхлые, все вокруг облепляют, в пылесос лезть не хотят. шкуркой работать тоже не сахар - мелкая почти не берет, крупная чуть тронешь - проедает до костей... попал на годовое кольцо - так вовсе не шлифуется... все проклял, пока один воблерок сделал. Липа - вот хороший материал. Ну или ПВХ.

А может, как про кошек - мол, "вы их просто готовить не умеете", и к этому дереву можно приспособиться... но доску осиновую пока убрал подальше. До прихода вампиров - тогда, глядишь, пригодится.
Аватара пользователя
Stekloduv
Клуб "Striborg"
Сообщения: 5237
Зарегистрирован: 08 дек 2009, 22:35
Ваше Имя: Володя
Откуда: Latvija Livani
Благодарил (а): 7031 раз
Поблагодарили: 13220 раз
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Stekloduv »

vdv писал(а): А вот сегодня имел счастье...
Дима, что-то тебя на эксперименты потянуло :lol: .... но лучше уж из осины делать, чем из эпоксидки, а лучше китайских напокупай и переделывай- перекрашивай :) ...дешевле будет. :crazy:
Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Ваше Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich »

Осиновые доски делают без сердцевины.Потому их и в продаже не очень.Осина к воде лояльна,как ПВХ!
Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

vdv писал(а):не отольешь. материалы все-таки очень вязкие
Мягкий пластик вязкий? Ну так под давлением его, шприцем :) Делают http://www.ul-casta.ru/index.php?showtopic=43&st=2700" onclick="window.open(this.href);return false;
Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Ваше Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv »

Stekloduv писал(а):Дима, что-то тебя на эксперименты потянуло
дык... я вчера закончил ковку (с)
Завершил годовой план за 8 минут до конца рабочего дня второй пятницы и последнего рабочего дня проклятого года. И сегодня был дома. Весь день!!! И был дома ОДИН!!! Весь день никто не мешал!!!

Ради такого праздника могу себе позволить??? ;)

Кстати, на всякий случай. Количество сообщений со стриборга сегодня таки зашкаливает. Похоже, не только у меня сегодня был праздник души, а? :)

Добавлено спустя 43 секунды:
СергейИЧ писал(а):Делают http://www.ul-casta.ru/index.php?showtopic=43&st=2700" onclick="window.open(this.href);return false;
меня туда не пускают :(
А шприцем, кстати, пробовал эту резину набирать-выталкивать. Без иглы со страшной силой давишь - течет. Не со страшной давишь - ухмыляется, зараза.
Baracuda
Участник форума
Сообщения: 228
Зарегистрирован: 09 дек 2012, 10:39
Ваше Имя: Павел
Откуда: Самара
Благодарил (а): 250 раз
Поблагодарили: 1352 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Baracuda »

Дима вроде с обработкой осины проблем нет ,достать не проблема (половина поддонов и упаковочной тары из нее)
Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Ваше Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv »

Baracuda писал(а):вроде с обработкой осины проблем нет ,достать не проблема
Павел, с обработкой абаши нет проблем. Вот приезжай завтра - покажу, дам попробовать-сравнить.
Да и достать абаши тоже не большая проблема, хотя нашел только в одном месте, на раките, но вроде стабильно.

Раз уж все равно не сплю - еще микроотчет по полиэфирной смоле. Выдрал из стаканчика одноразового засохший остаток. Неровный уродливый пятак диаметром 40 мм. Толщиной от 0.7 до 2 мм. Пробовал ломать пальцами. Немножко гнется, но не ломается. При толщине 2 мм похожий по размерам кусок поликарбоната гнется примерно так же с тем же усилием. Полураттлин, что на фото на предыдущей странице, при толщине в середине 5-6 мм чуть ощутимо прогибается при заметно большем усилии. Уж не про лопасти ли речь идет? (подумалось мне).
Завтра пофрезерую, оценю легкость обработки (сегодня пошкурил чуток вручную - легко.
Смакетирую стенки 1.5 мм. А потом молотком его. И пусть попробует не сломаться!!!
Аватара пользователя
piton2
Активный участник форума
Сообщения: 1113
Зарегистрирован: 14 окт 2009, 23:16
Ваше Имя: Петр
Откуда: Санкт-Петербург (Пушкин)
Благодарил (а): 208 раз
Поблагодарили: 729 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение piton2 »

Baracuda писал(а):Дима вроде с обработкой осины проблем нет ,достать не проблема (половина поддонов и упаковочной тары из нее)
Дима, подтверждаю - два года из осины рып строгаю, березовые чурбаки все выкинул нафиг. Варианта всего 2: либо у тебя доска сырая ( а сушить осину из магазина и тем более тарную доску нужно обязательно и не на один заход) либо это осиновый родственник - тополь. Кстати, за 2 года ни разу не видел осиновых досок ( а поддоны вижу ежедневно в больших количествах) с годичными кольцами :wink:
За это сообщение автора piton2 поблагодарили (всего 2):
vdv, Baracuda
Рейтинг: 4%

Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Ваше Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv »

то-то я и смотрю, что осиновые опилки на ту белую гадость похожи, что с неба сыплется... только что не тают...
ну пусть стоит, сохнет. раз уж за полгода не высохла, в домашнем-то тепле. В следующей жизни, глядишь, и вырежу чего :)
Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Ваше Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich »

vdv писал(а):то-то я и смотрю, что осиновые опилки на ту белую гадость похожи, что с неба сыплется... только что не тают...
ну пусть стоит, сохнет. раз уж за полгода не высохла, в домашнем-то тепле. В следующей жизни, глядишь, и вырежу чего :)
Ещё раз говорю:Осиновые доски в продаже-дефицит.Именно из-за сердцевины..
Не держал Дима осины-думал,что держал.
Осина-дерево дорогое(относительно)Структура такова,что чем толще дерево-тем рыхлее,плотность малая.А из тонких стволов(где плотность выше)не нарезать досок.Пойдите на рынок и посмотрите-чёрта с два вы осину найдёте приличного качества.Устали искать под банную мебель.Для воблеров проще-срубил лесину,да высушил.Но это-ГОД!
Аватара пользователя
piton2
Активный участник форума
Сообщения: 1113
Зарегистрирован: 14 окт 2009, 23:16
Ваше Имя: Петр
Откуда: Санкт-Петербург (Пушкин)
Благодарил (а): 208 раз
Поблагодарили: 729 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение piton2 »

Slawich писал(а): Осина-дерево дорогое(относительно)Структура такова,что чем толще дерево-тем рыхлее,плотность малая.А из тонких стволов(где плотность выше)не нарезать досок.Пойдите на рынок и посмотрите-чёрта с два вы осину найдёте приличного качества.Устали искать под банную мебель.Для воблеров проще-срубил лесину,да высушил.Но это-ГОД!
Срубить нужно не просто так, а в какое-то определенное время года - не помню когда, но читал про это когда заинтересовался покрытием крыш осиновым тесом ( правильный - он со временем становится серо-серебристым и работает года и года). А просушить можно за несколько заходов в микроволновке.
За это сообщение автора piton2 поблагодарил:
Slawich
Рейтинг: 2%

Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Ваше Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich »

Но это уже другая тема.Я про суть.
Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

Были вопросы по изготовлению лопастей из оргстекла. Отснял пошаговку. Ничего тут особенного нет - но я дошел эволюционным путём до варианта конструкции лопасти, которую ставлю на последних своих воблерах. Вот - делюсь :)

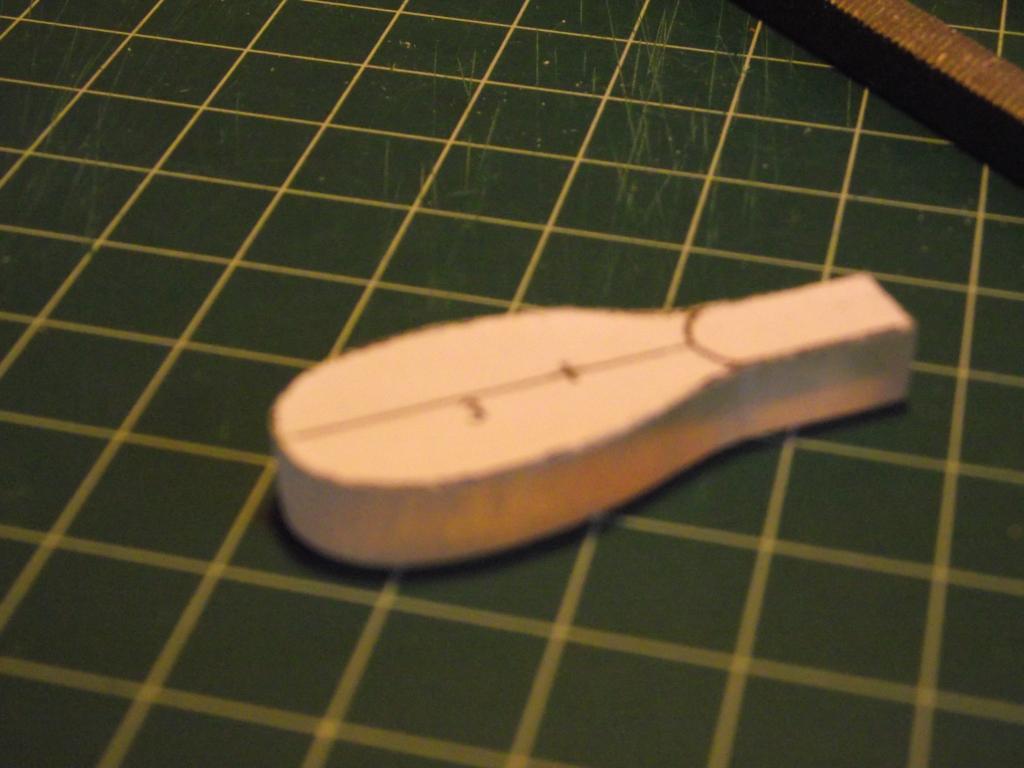

вырезаю из оргстекла 6мм заготовку лопасти по шаблону
вырезаю из оргстекла 6мм заготовку лопасти по шаблону
извиняюсь за качество - поторопился.

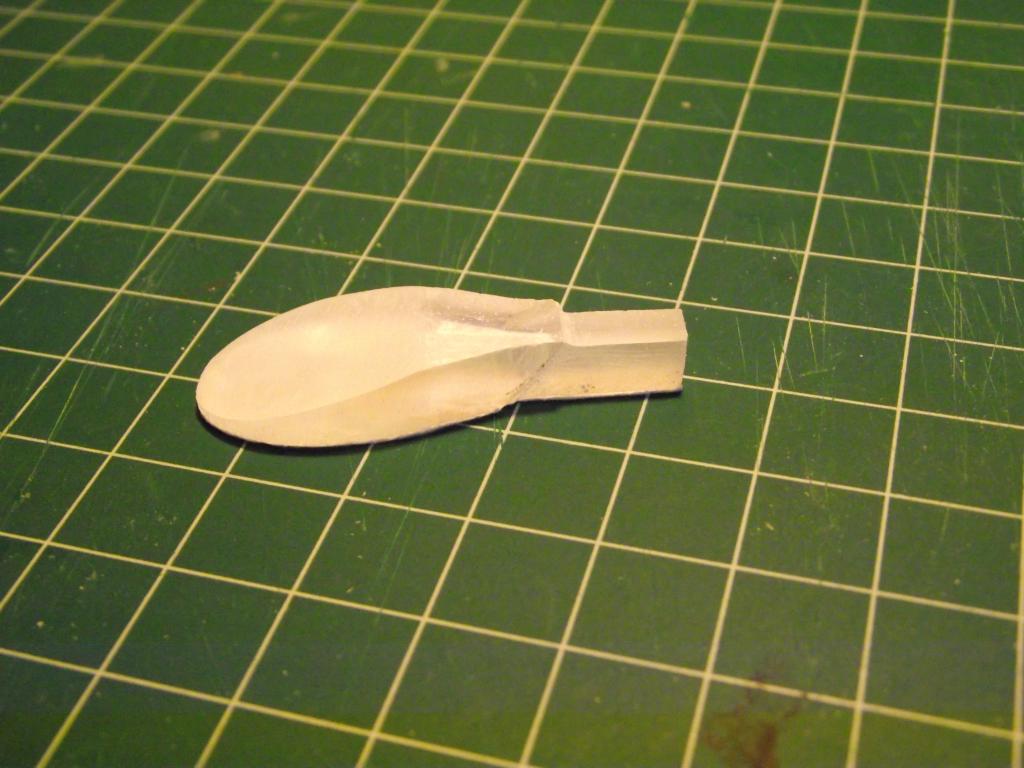

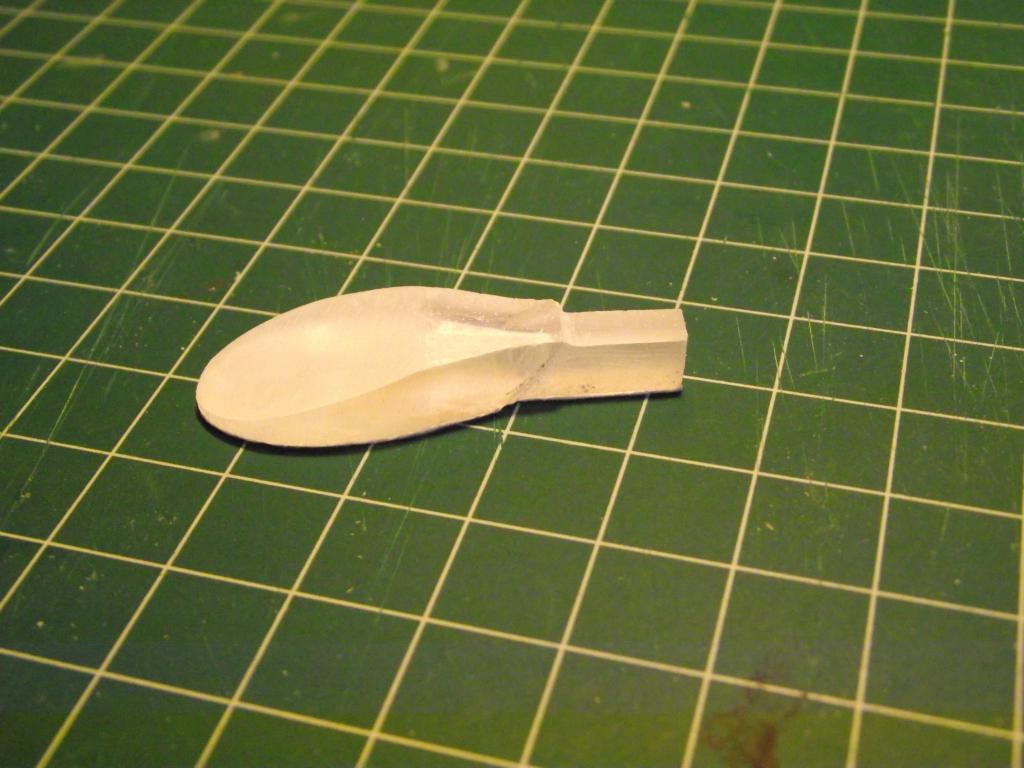

орабатываю хвостовик до размера 5*5 и срезаю на скос переднюю часть лопасти
орабатываю хвостовик до размера 5*5 и срезаю на скос переднюю часть лопасти

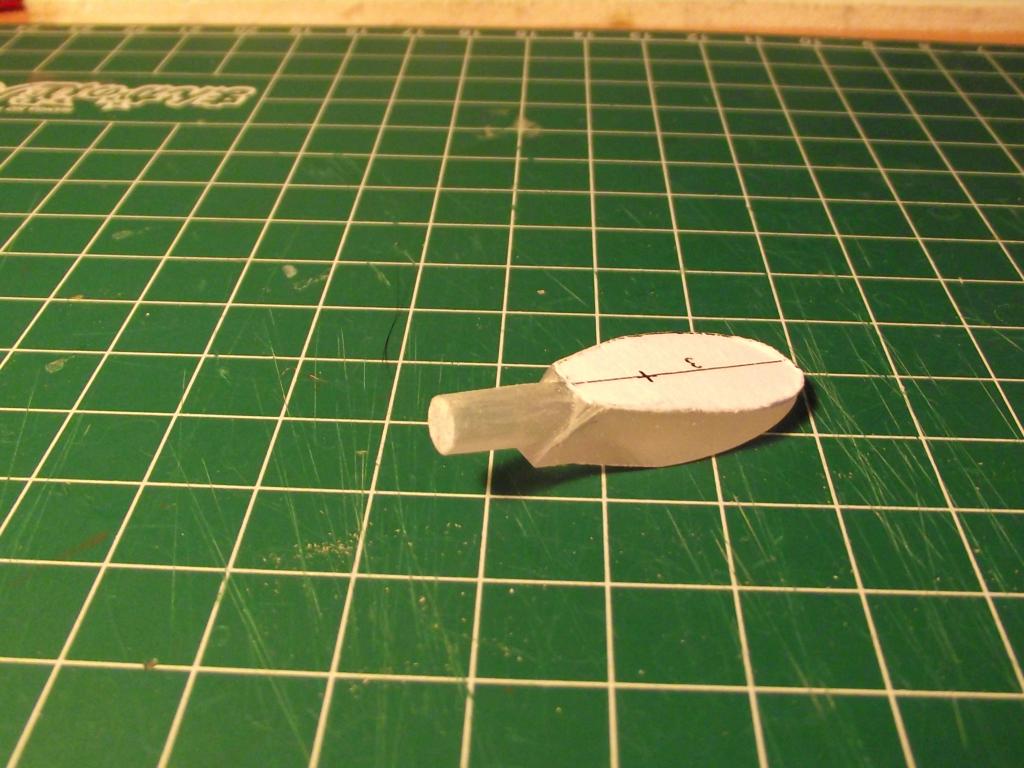

обрабатываем хвостовик до круглого сечения
обрабатываем хвостовик до круглого сечения
понятно, что заготовка корпуса воблера и отверсие под нужным углом в нём подготовлено заранее.

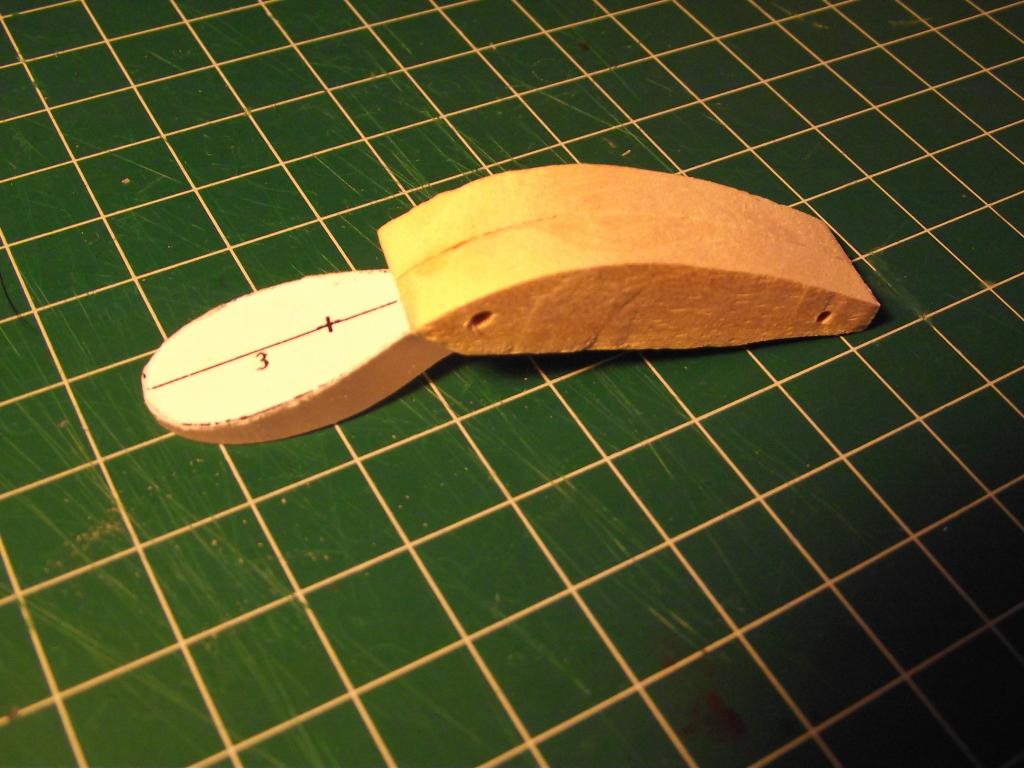

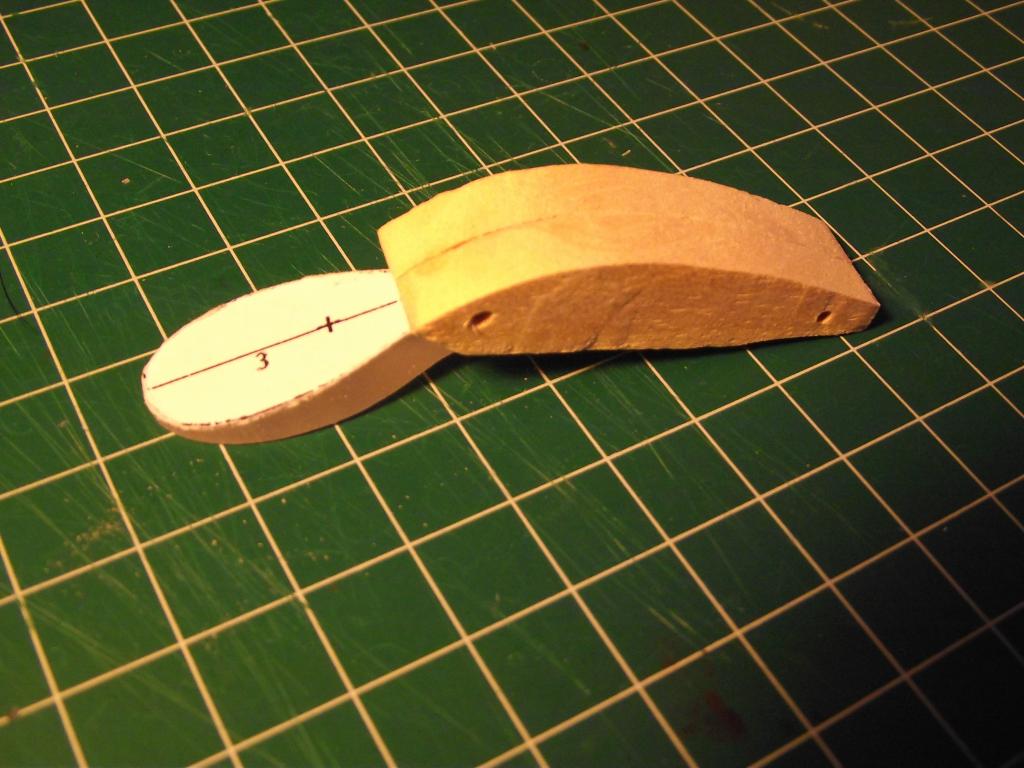

примериваем
примериваем
сверлим с двух сторон канал для проволоки.Готовим проволоку 0,8мм
сверлим с двух сторон канал для проволоки.Готовим проволоку 0,8мм
За это сообщение автора СергейИЧ поблагодарил:
hozyain37
Рейтинг: 2%

Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

Продолжаю :)

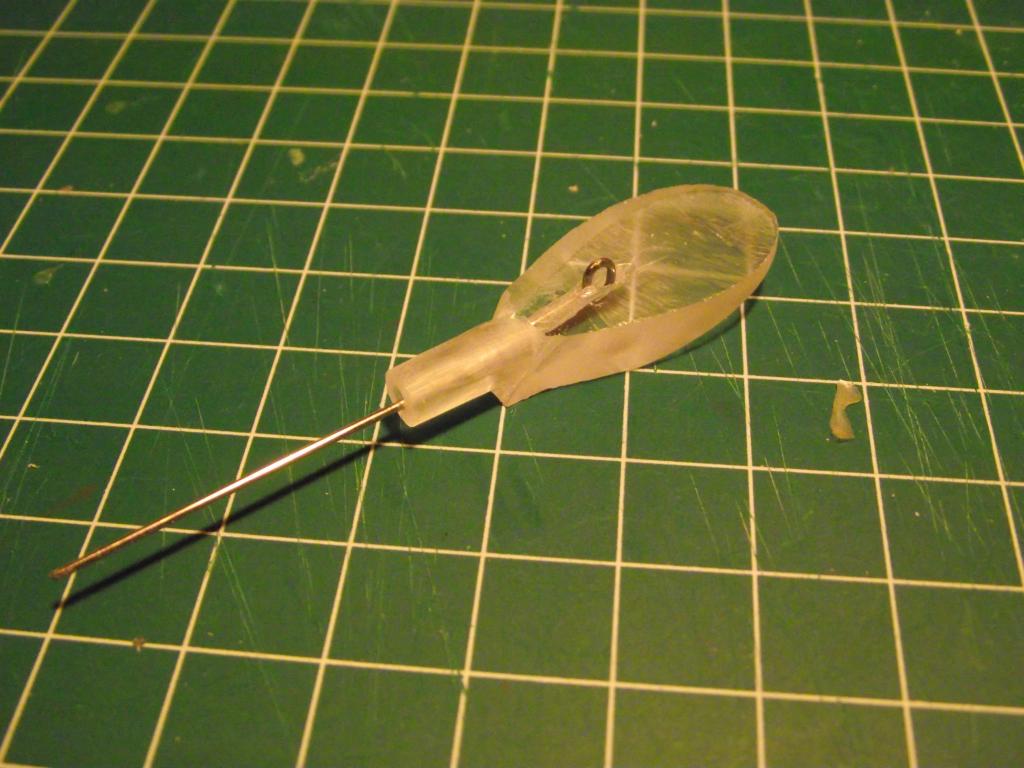

вставлям проволоку
вставлям проволоку

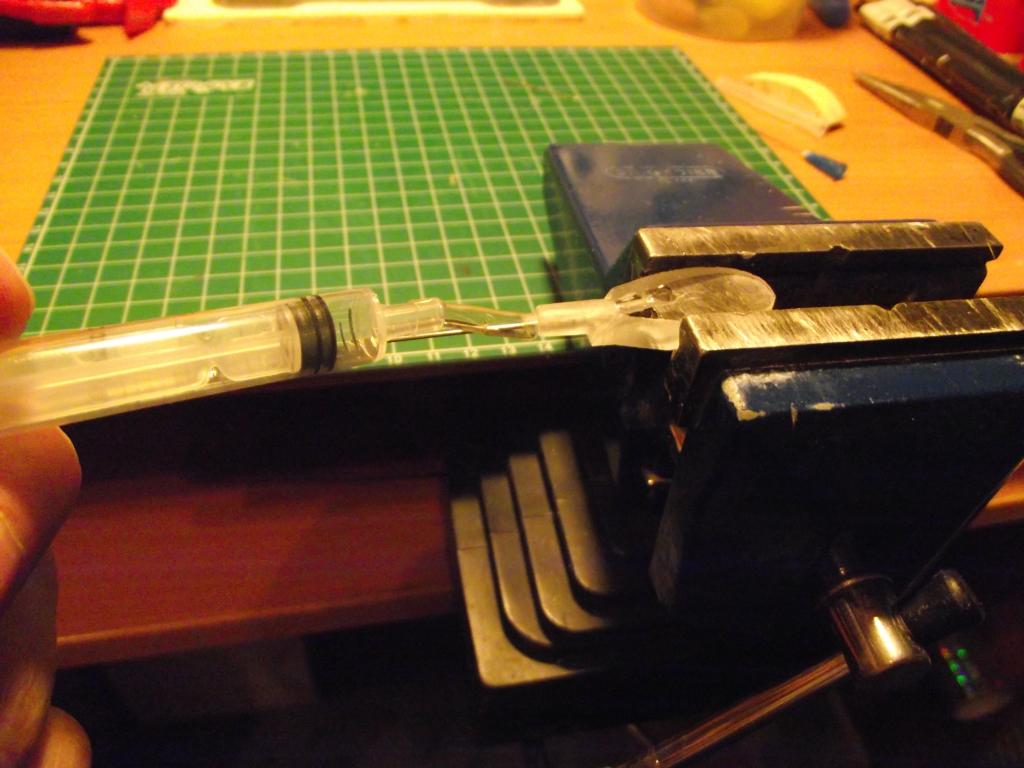

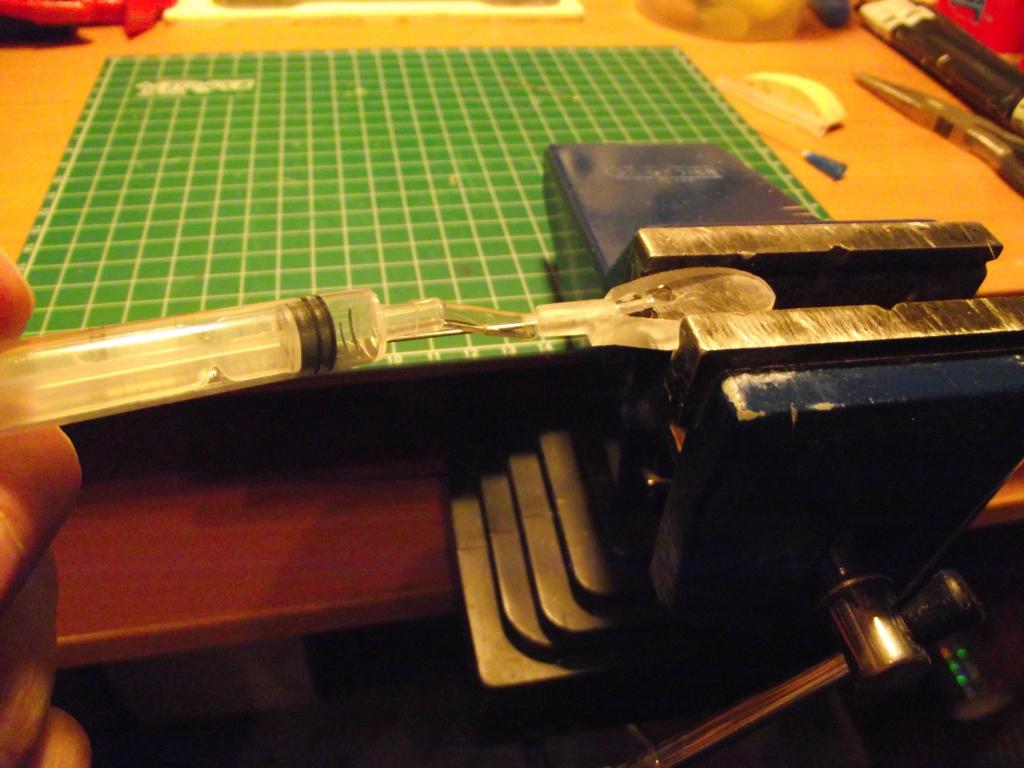

Далее вклейка. Тут, вимо возможны варианты. Я "закачиваю" прозрачную смолу с помощью шприца, пока не полезет со стороны буксировочной петельки. Но надо торопиться эта смола встаёт быстро.

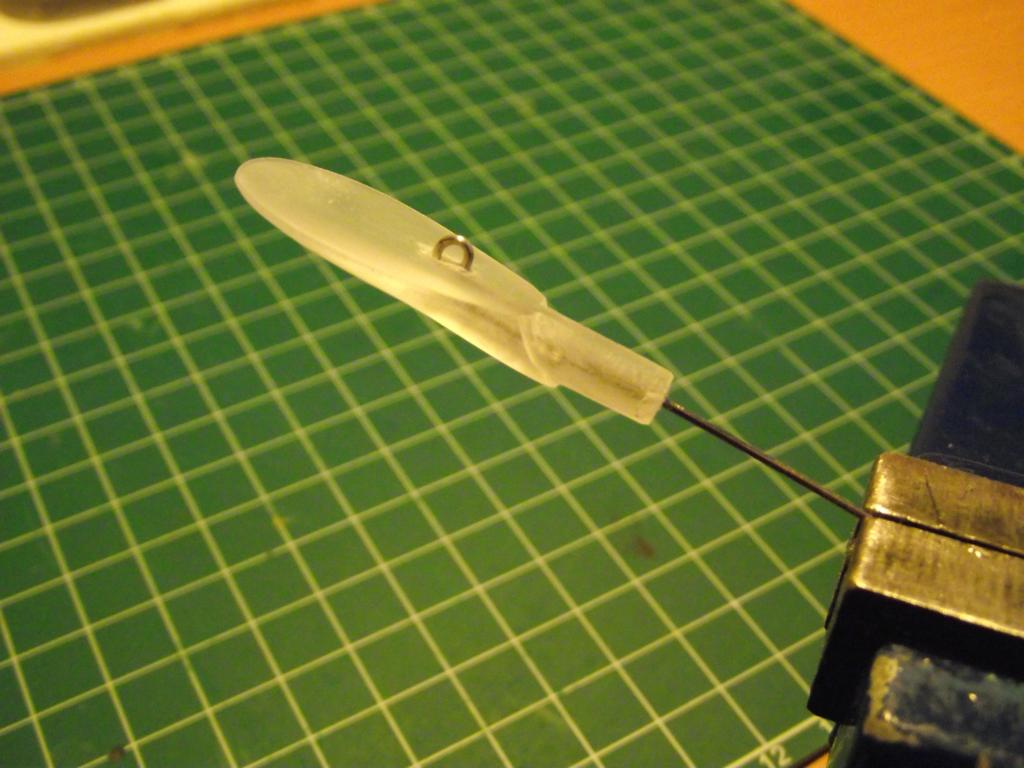

выглядит это так
выглядит это так

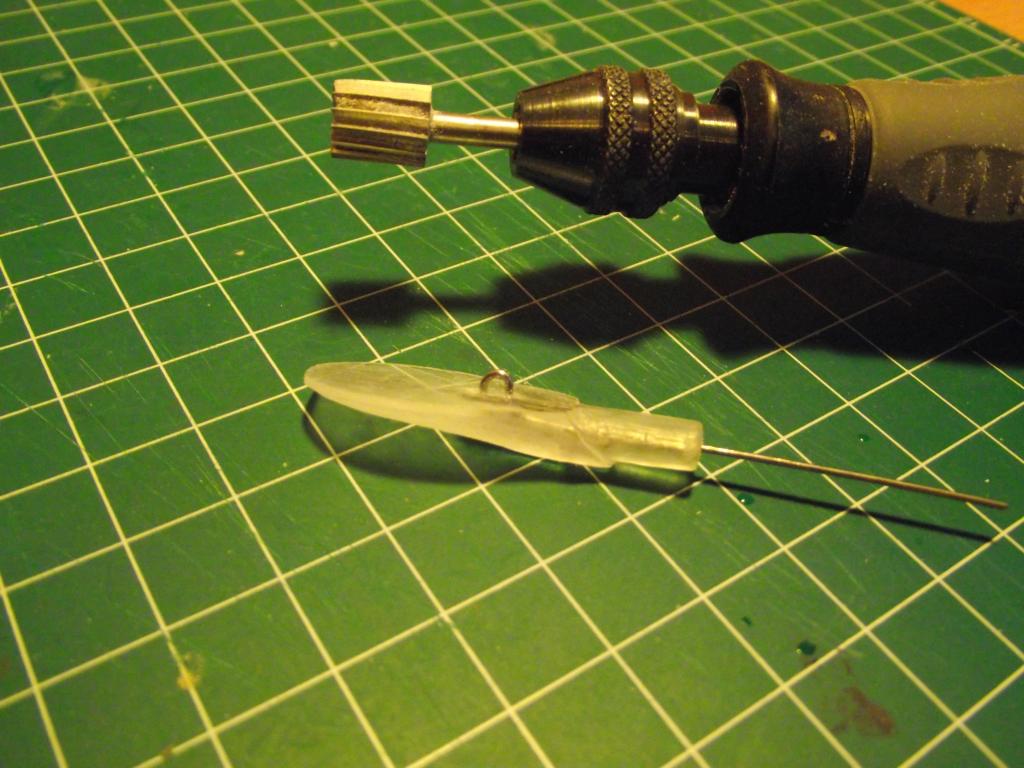

фрезой снимаем снизу лопасти лишнее
фрезой снимаем снизу лопасти лишнее

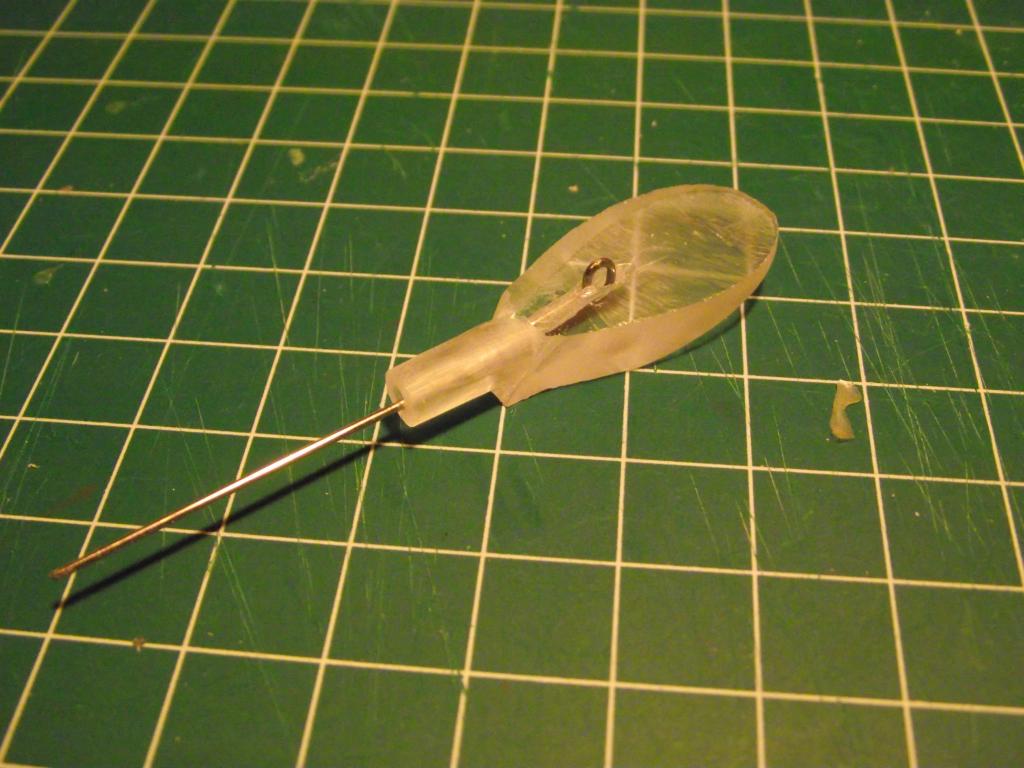

после ошкуривания лопасть готова
после ошкуривания лопасть готова

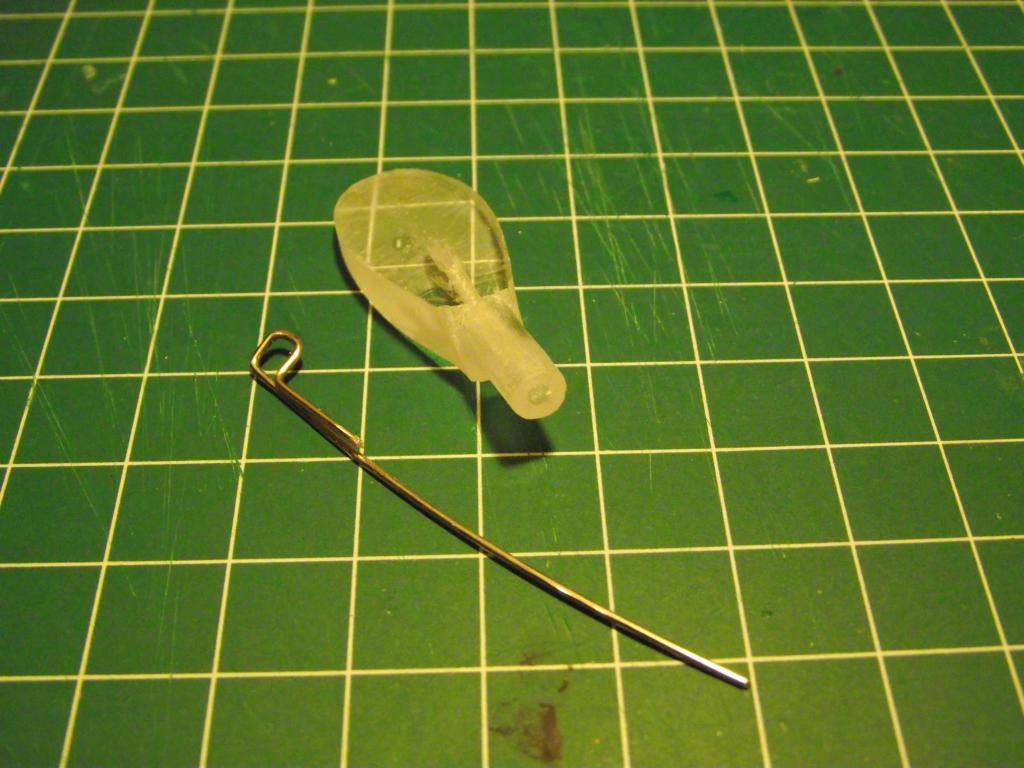

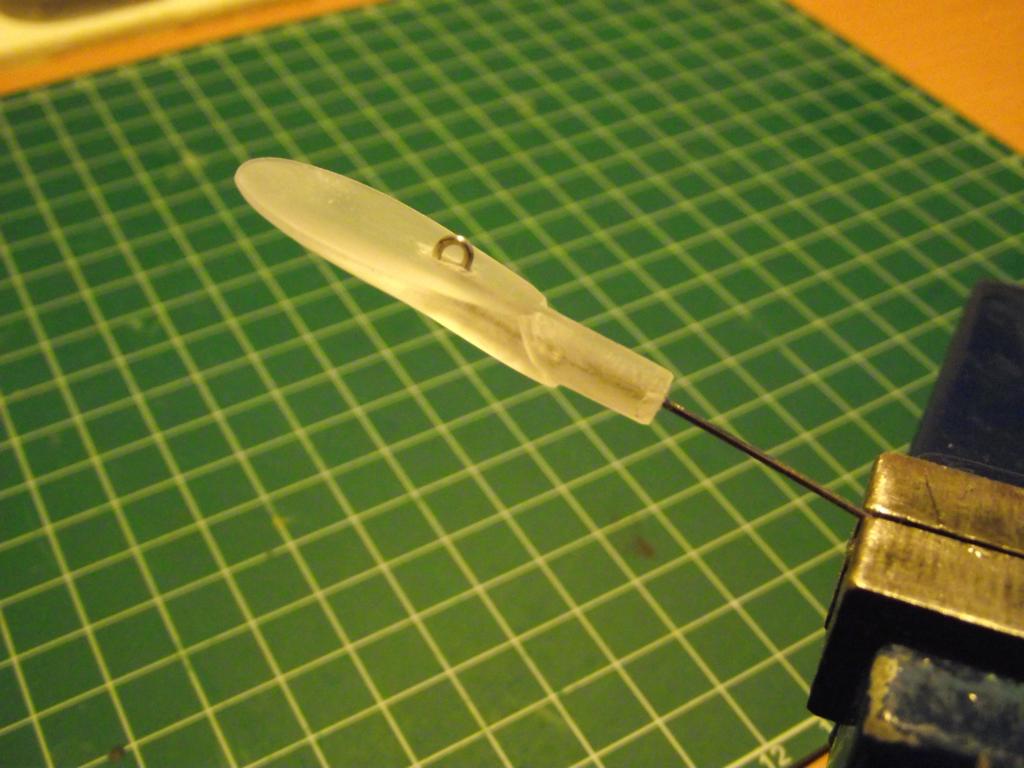

затем гнём проволочный конец под воблер. Перед склейкой выглядит так

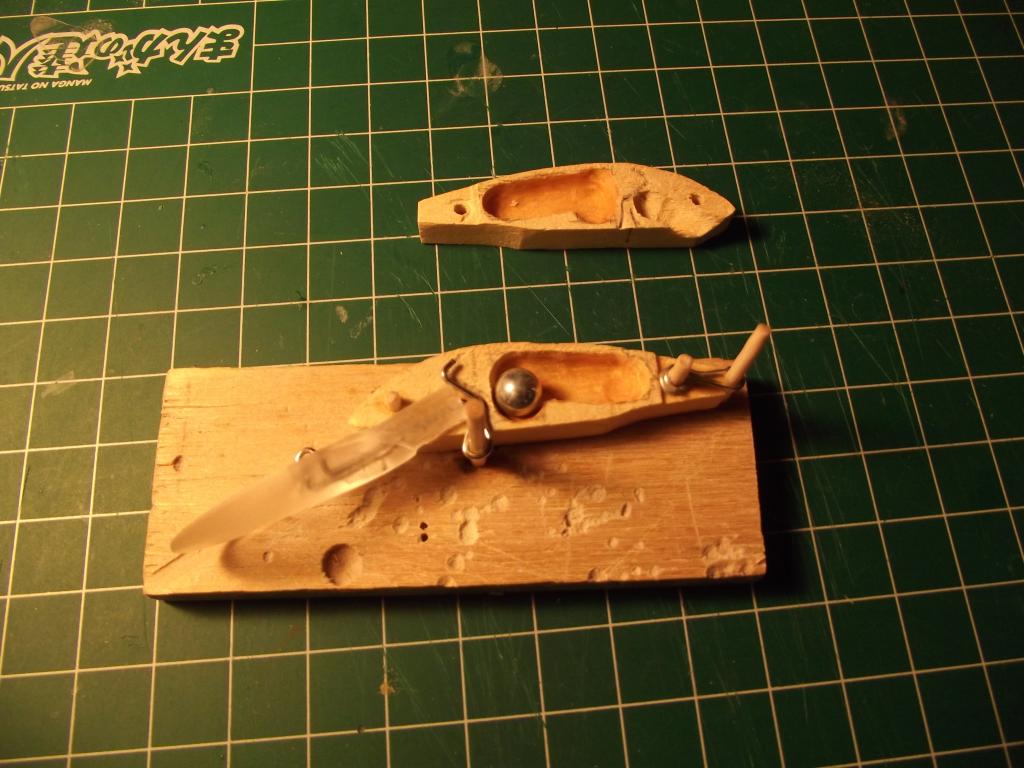

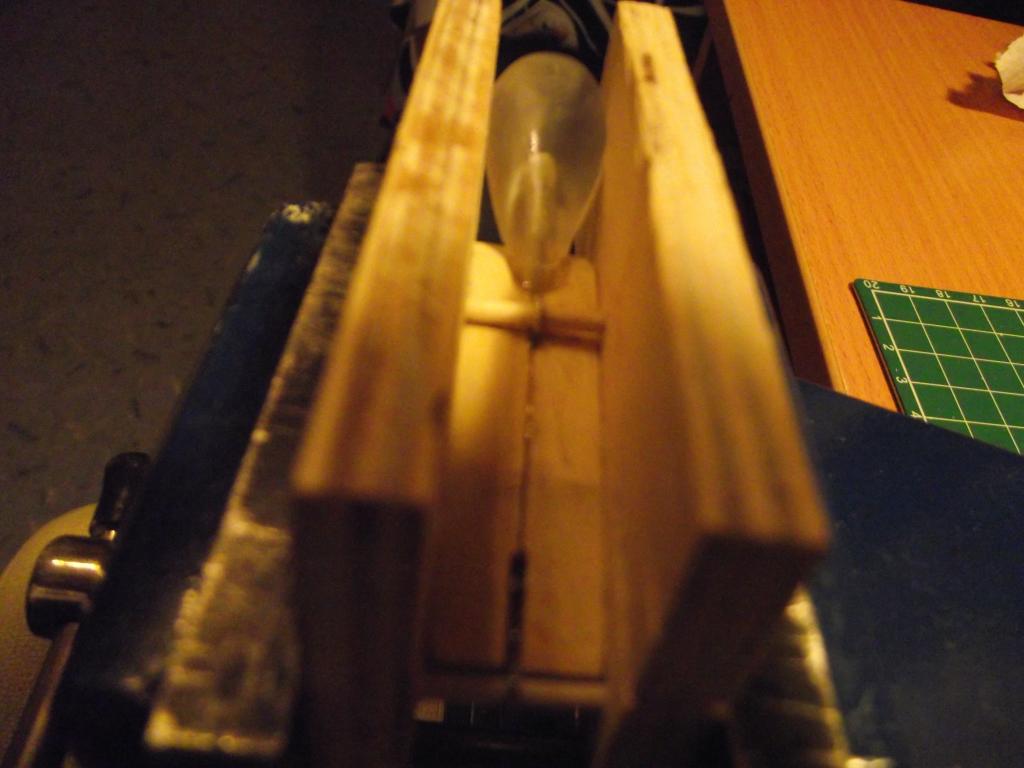

в кондукторе подготовка к склейке
в кондукторе подготовка к склейке
За это сообщение автора СергейИЧ поблагодарили (всего 9):
hozyain37, Assa63, Alonzo, Аркадий, Stekloduv, Ikel, piton2, willi, Сергей1866
Рейтинг: 18%

Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

а вклеивается лопасть заодно со склейкой половинок воблера - вот так

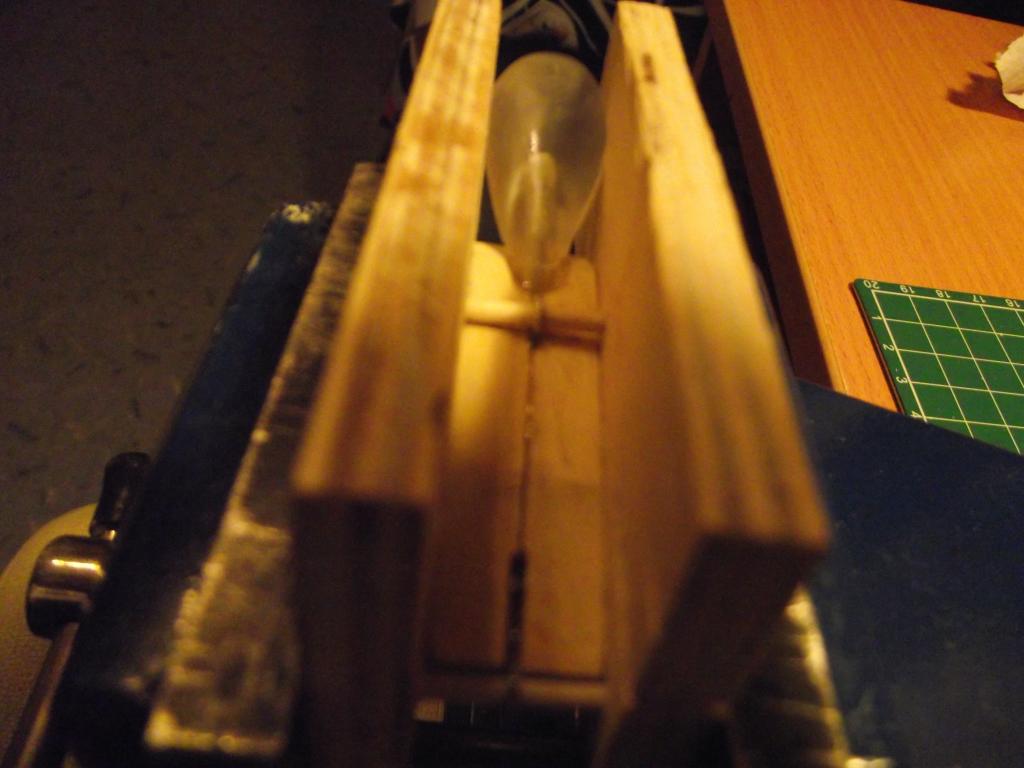

склейка в тисках
склейка в тисках
всё
За это сообщение автора СергейИЧ поблагодарили (всего 7):
BrodygaSPb, Alonzo, vdv, Аркадий, Stekloduv, Ikel, willi
Рейтинг: 14%

Аватара пользователя
Slawich
Активный участник форума
Сообщения: 1846
Зарегистрирован: 13 фев 2011, 21:29
Ваше Имя: Олег
Откуда: Ижевск
Благодарил (а): 1687 раз
Поблагодарили: 668 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Slawich »

Вот нифига непонятно.На мой взгляд,выпала фаза изготовления формы.Иначе-куда шприцевать ЭПО?И ли я что-то не вкурил?
Сорри,кажется,понял.Зашприцовывается канал под арматуру с петлёй?В таком случае-вариант(ИМХО)сложный.
Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

Slawich писал(а):куда шприцевать ЭПО
Это заполнение просверленного под проволоку отверстия. Если использовать обычную эпоксидку, то можно легко заполнить канал обычным способом. Эта быстро встает - несколько минут. т.е. не затечет сама.
Аватара пользователя
vdv
Активный участник форума
Сообщения: 1426
Зарегистрирован: 12 ноя 2011, 14:43
Ваше Имя: Дмитрий
Откуда: Самара
Благодарил (а): 2827 раз
Поблагодарили: 2533 раза
Контактная информация:

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vdv »

СергейИЧ писал(а):Были вопросы по изготовлению лопастей из оргстекла. Отснял пошаговку
здорово, конечно... но очень трудоемко. одна сверловка вдоль чего стоит...
И совершенно очевидные минусы:
- лопасть слишком тяжелая
- смола и оргстекло - плохая адгезия, при нагрузке возможно растрескивание
- проклятая хрупкость оргстекла никуда не делась...

В то же время, для своих размышлений получил массу пользы. Петелька вот для переднего крючка очень удачно вписалась с этой проволокой. Крепление задней петли очень надежное...

Возможно, если б я так делал, я бы по верхней части пропил сделал под проволоку на 1 мм. Вложил проволоку, залил густым раствором оргстекла, и вставил бы полосочку миллиметрового оргстекла, чтоб закрыть пропил. Будет монолит, да и пропил делать легче, чем сверлить. Не требуется разводить смолу, шприц тратить (он-то уж точно на выброс). Кстати, не понял, как это ты закачиваешь смолу при вставленной проволоке? Наверное, все же, сначала закачал, потом вставил? Или через иглу?
За это сообщение автора vdv поблагодарил:
Slawich
Рейтинг: 2%

Аркадий
Участник форума
Сообщения: 141
Зарегистрирован: 01 ноя 2012, 15:26
Ваше Имя: Аркадий
Благодарил (а): 336 раз
Поблагодарили: 165 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение Аркадий »

СергейИЧ все понятно почти, это Славич, просто к себе внимание привлекает, мне даже понятно зачем у тебя там дырочки всякие , я о них еще год писал, тока ни нашел понимания , сообенно Стеклодув мне на это :dash: :dash: :dash: все намекал. Но не суть, главное я так понял, как регулировка происходит И что ты строгаешь уже с вклеиной лопатой, или так сказать процесс гораздо длинее (у меня как минимум возникло на этот счет два варианта ответа, если можно развей сомнения)

Добавлено спустя 10 минут 19 секунд:
vdv писал(а): И совершенно очевидные минусы:
- лопасть слишком тяжелая
- смола и оргстекло - плохая адгезия, при нагрузке возможно растрескивание
- проклятая хрупкость оргстекла никуда не делась...
А кто сказал,что лопасть тяжелая это плохо для ловли в заброс? Обоснуйте Уважаемый.

Смола и алюминий очень плохая адгезия,о чем пишут все импортные производители и предлагают покупать составы для травления алюминия (прочитал на форумах по лодкам стеклопластиковым) тем не менее вижу тенденцию перехода господином Стеклодувом на Энверотэкс, у ЛВ-1 адгезия к алюминию тоже никая, так что господа у Вас если вы алюминий не травите или не покрываете предварительно чем нибудь другим для грунтовки и затем это шлифуете и уже потом наносите Энверотэкс, то вы вроде как тоже рискуете?

Кстати Сергеич, поликорбоната в полный рост любой толщины с возможность лазерной резки , когда то где то выкладывал, наверно у себя на форуме где нибудь информация осталась, так как он более течет при обработке то нашел информацию о том ,что его надо либо влажно шлифовать, либо в холодильнике замораживать, а так наждачка к нему может и подзалипнуть.

Кстати поняв , что ЛВ к алюминию не пристает практически возник вопрос :
А чем ГРУНТОВАТЬ ЕГО ? у кого какие наработки.
За это сообщение автора Аркадий поблагодарил:
vitalyevich
Рейтинг: 2%

Аватара пользователя
vitalyevich
Активный участник форума
Сообщения: 1588
Зарегистрирован: 27 фев 2009, 18:33
Ваше Имя: Сергей
Откуда: Рыбинск
Благодарил (а): 1545 раз
Поблагодарили: 1048 раз

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение vitalyevich »

Плотность оргстекла (плексиглас) и полистирола почти равна плотности воды, поэтому в воде тяжёлыми такие лопасти не будут.
За это сообщение автора vitalyevich поблагодарили (всего 6):
СергейИЧ, hozyain37, vdv, Аркадий, Евгений 55, Сергей1866
Рейтинг: 12%

Аватара пользователя
СергейИЧ
Участник форума
Сообщения: 356
Зарегистрирован: 08 апр 2012, 17:55
Ваше Имя: Сергей
Откуда: Нижний Новгород
Благодарил (а): 1103 раза
Поблагодарили: 1022 раза

Re: Пошаговые репортажи изготовления воблеров / блесен

Сообщение СергейИЧ »

vdv писал(а):Вложил проволоку, залил густым раствором оргстекла
не люблю я эту химию. Кстати, я растворял по Вашему рецепту кусочки оргстекла для получения пропиточного состава. Но запах %) Это что-то :crazy: Выкинул :pardon:
vdv писал(а):как это ты закачиваешь смолу при вставленной проволоке?
берем короткий (ок 2 см) отрезок трубки от системы переливания крови- его видно на фото. прокалываем его изнури недплеко от края этой проволокой и надвигаем на хвостовик лопасти (надеть не получается - маловат диаметр). А с другой стороны шприц ( 3 рубля выкинуть не жалко).
Аркадий писал(а):строгаешь уже с вклеиной лопатой
далее - по проекции "с верху" и потом до конечной формы - да, строгаю уже с вклеенной лопастью.

В целом понимаю, что это всё может вызывает недоумение, расхождение со стандартом. Посмотрю, как пойдет. Мне интересно всякие свои придумки реализовывать. Я бы не стал просто копировать чью-то технологию изготовления. Не потому вовсе, что считаю её неправильной! Просто мне это не интересно :)
За это сообщение автора СергейИЧ поблагодарили (всего 3):
vdv, Alonzo, Аркадий
Рейтинг: 6%

Ответить

Вернуться в «Воблер своими руками | Фото | Видео»
