Полигон для воблера.

[max67]

Часто приходится регулировать покупные воблеры, свои не то что регулировать, а приходится браковать и переделывать, даже при изготовлении 2-3 штук в месяц надоедает бегать к водоёму или наливать ванну и согнувшись в ней плескать свои девайсы.

Поставил перед собой 2 задачи.
1. Сделать ванну которую можно перемещать - мобильную.
2. Стационарную конструкцию с двигающимся потоком воды.

Первую задачу осилил, фото в понедельник (стоит сохнет), вторую обдумываю, есть возможность и потенциал поэксперементировать.
Жду от этой темы обсуждения и советов тех кто пытался устроить у себя что то подобное или таким полигоном пользуется.

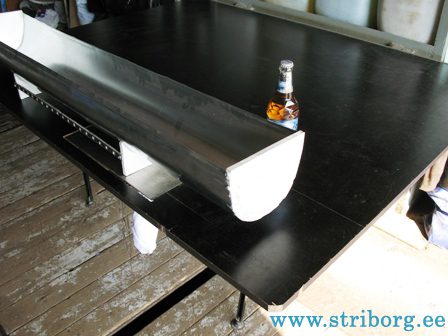

Описание мобильной конструкции.

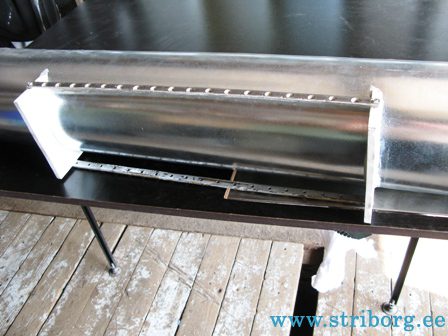

Просто согнутый лист оцинковки ( или пластик), с торцов заглушки на герметике и для жёсткости механически соединить. Я делал из листа провальцованного листа оцинковки для декоративного покрытия трубопроводов, по торцам сантиметровой толщины заглушки из пластика для рекламных щитов, поставил на заклёпки и покраям для страховки загнал ещё по саморезу(заклёпки плохо в пластике держат).
Для жёсткости конструкции и герметизации обработал монтажным клеем китификс фирмы Casco.
Поместилось 15 литров воды, длинна на глаз 1100мм, ширина верхней части 180мм, глубина 100мм под размер листа, будет мало можно борта наростить или сделать новую.
Гонял мелких воблеров понравилось!
Но поторопился испытать, не просушил и потекло...

[piton2]

Для создания потока , как я заблуждаюсь, наверное стоит рассмотреть вариант с насосом заведенным на циркуляцию откачка-нагнетание.

[luresalmon]

piton2
А может сразу сделать ванну с датчиками и осциллографом и тестировать воблеры на создание определенных колебаний. Я знаю одного финского мастера который таким способом тестирует воблеры. Помимо прямолинейности движения он добивается и нужной ему частоты колебаний. ( которая строго засекречена )

[piton2]

Алексей, про то, что не след плодить сущности - я знаю. Однако же :

Поставил перед собой 2 задачи.
1. Сделать ванну которую можно перемещать - мобильную.
2. Стационарную конструкцию с двигающимся потоком воды.

Мои соображения относятся к п.2. Ну, а прямолинейно можно провести и кусок водопроводной трубы на 3/4 дюйма

[max67]

piton2 именно об этом и думаю, в гараже водопровода нет и извините по евроценам воду лить в канализацию не экономно.
luresalmon это уже высший пелотаж, любителю достаточно простых визуальных наблюдений.

Идея проста, в конце ванны насос откачивает воду и нагнетает в начало желоба, неизвестные:
как заставить насос не создавать завихрений при откачке воды, как заставить воду двигаться ровным потоком при её нагнетании в начало желоба, самое главное как эффективно регулировать скорасть потока, при этом учитывая возможности небольших габаритов.

[saw]

max67™ , ты в качестве насоса используй 12В помпу ну хоть дополнительную для Газели российской, ту что ставят для второго контура чтобы обогревать салон, её цена крон 200 на наши. Мотор постоянного тока, запитать или через мощные резисторы или что лучше через блок питания ватт на 50 минимум с плавной регулировкой выходного напряжения, как-то так...
Второй вариант, приспособить помпу 12В для откачки воды из лодки, они разной производительности 500, 700, 1000, 1500л\мин. Посчитай какую подачу максимально тебе надо и действуй. Но цены на такие помпы большой мощности не радуют.

[max67]

saw это вариант , в данный момент у меня есть два насоса погружных разной мощности и один насосик от какой то импортной стиральной машинки, плюс латр которым можно регулировать сетевое напряжение от 50 до 250 вольт переменной сети, а также в гараже весит под потолком ёмкасть на 25 литров - могу даже самотёком воду пустить. Осталось краники найти на вход и выход, время и собрать.
Но мне кажется придётся применить и систему перегородок для равновесия потока

[vitalyevich]

Но мне кажется придётся применить и систему перегородок для равновесия потока

Игорь,правильно,тоже прикидывал,без направляющих перегородок видимо не обойтись.
Хорошие насосы раньше ставились на обычные советские стиральные машины (у меня такой из лодки воду откачивает исправно уже несколько лет). Двигатель от дворников какого-то старого грузовика. Но можно применить и малогабаритный двигатель на 220в.,но с оборотами не меньше 2900,чтобы был достаточный запас по производительности (на случай регулировки скорости потока). Всё вместе (валы) соединено дюритом (шланг с армировкой).Себестоимость нулевая,ломаться нечему.

[max67]

Сегодня я сей тренажор помучил! Поигрался, конечно это не басейн и речка, но всё же регулировать предварительно поможет.
Вес девайса получился 2,4 кг (без воды), воды входит около 22 литров, длинна 1,200 мм ширина 200мм, глубина 150мм - показалось что маловато, раньше размер я писал на глазок.
В процессе испытаний пришёл к выводу что лучше делать прямоугольной формы не менее 250мм х 250мм.
Теперь надо найти краники и двигаться дальше.
Сделал видио: http://rutube.ru/tracks/3251029.html?v= ... 84f9c8f4d2

[Dimas]

piton2
А может сразу сделать ванну с датчиками и осциллографом и тестировать воблеры на создание определенных колебаний. Я знаю одного финского мастера который таким способом тестирует воблеры. Помимо прямолинейности движения он добивается и нужной ему частоты колебаний. ( которая строго засекречена )

Такие работы и в России проводились по вертушкам (на Бороде были статьи), и КК тоже об этом немного писал.
Правильный спектр частот можно определить или попытаться найти, мне представляется, просто беря уловистый воблер и изучать как он "звучит" в воде.
Вообще давно придерживался мысли, что зная что рыбе нужно, это можно сделать. Проблема то как раз в том и есть, что это неизвестно.
ИМХО

[BrodygaSPb]

Всем Привет!

2. Стационарную конструкцию с двигающимся потоком воды.

А случаем не подбросит кто нибудь инфу где такую "архитектуру" можно посмотреть? Воблерки длинной от 90 мм. , особенно с седлом, весьма не просто отрегулировать в ванной. По открытой воде ещё можно как то порешать этот вопрос, а зимой - . Общее видение есть, но возникает до фига вопросов. Заранее благодарен.

[max67]

2-ая задача у меня пока в голове, нет возможности её осуществить, проблемы с трудоустройством. В нете ничего не нашёл по этому вопросу.
Думаю, реально осуществить, во всяком случае в моей голове идея работает, осталось только собрать и посмотреть в реальности!
Представляю себе так сосуд с насосом (от фонтана или водяной центробежный), возможно с регулировкой скорости вращения (можно латром управлять), поток подаётся в переднюю часть корыта через кран и успокаивается системой перегородок в передней части, затем вода сливается с противоположного конца в этот же сосуд, возможно тоже понадобится кран на выходе.
У меня есть всё кроме кранов и шлангов, хочу поставить большого сечения типа как на кубовых баках, сосуд для насоса предпологаю сделать из канистры 25литров или большей, по необходимости.

[Karlo]

После завтра постараюсь сфотографировать несколько вариантов на выставке.
С прошлой выставки помню 3 варианта
1 Цилиндр около метра диаметром с направляющей винтом и самой мощной помпой от аквариума.
2. высокий аквариум разделённый по высоте пополам и тоже помпа.
3. Обычный аквариум -сверху два шкива один с мотором соединенные шнурком, от шнурка вниз в воду отрезки шнура с грузилами как на троллинге с "дауном" и к ним на короткой леске привязаны приманки.
Но для меня не подошёл ни один вариант т.к. это всё для презентаций и слишком неравномерные потоки. Себе сделал из оргстекла (17-17- 80 см)- маловат по длине нужно больше, но делал для выставки и для бесплатного перемещения в метро, там сумма измерений не должна превышать 120 см. Если со стенда смогу отойти сфотаю. Всем пока.

[max67]

Karlo
Сергей ждём фото!

[Karlo]

Karlo
Сергей ждём фото!

Прошу прощения -обманул, замотался и не сделал фотографии. Видел только огромные бассейны в которых спиннингом забрасывали приманки и делали нормальную проводку. Ещё аквариум на шкивах и тросиках с грузилом. Один аквариум заслуживает внимания и хозяина я знаю - общаемся, но уж больно он любит поучать и наставлять на путь истинный, по его мнению. По этому фотографировать не стал, чтобы не слушать нравоучений. Но описать смогу.
Аквариум размеры высота примерно 40 см., ширина 80 см., длина около 150 см.



Но как туда воблер засовывать не знаю. Как по мне, так лучше простого аквариума нет. И что бы понять как работает воблер его надо рукой чувствовать и вести на разных скоростях... смотреть,что и как. Аквариума 17-17-80 см маловат-- проверено за 5 дней работы выставки, воблер 55 мм с седлом успеваешь посмотреть на работу, а воблер 9см только начинает работать и стенка --меньше 120 см для больших воблеров делать нет смысла. следующий сделаю на 140-150см, а ширину оставлю прежнюю. Всем пока.

[vitalyevich]

На рисунке грамотная конструкция. Нечто подобное и нужно делать,но чуть больших размеров. Возможно лучше вместо классической помпы поставить гребной винт и выпрямляющие струю лопасти за ним (наподобие водомёта). Вариант с раскруткой потока по кругу - единственно возможный вариант,при применении маломощных насосов. В другм случае потребуются насосы с производительностью в несколько сот литров в минуту.

[Alexxx]

Однажды в Америке.... 1909 год.....
http://www.freepatentsonline.com/0930613.pdf

Очень познавательный сайт. В поиске набираешь например Lures, и вся история американского приманкостроения в патентах начиная с 19 века
Убеждаешься , что всё придумано до нас и при этом ещё и запатентовано

[vitalyevich]

Однажды в Америке.... 1909 год.....
http://www.freepatentsonline.com/0930613.pdf

Очень познавательный сайт. В поиске набираешь например Lures, и вся история американского приманкостроения в патентах начиная с 19 века
Убеждаешься , что всё придумано до нас и при этом ещё и запатентовано

Да-а,действительно. Америкосы всё скурпулёзно протоколируют,ибо это а итоге денюжки...

[ahav]

Вот мой вариант полигона, компоновка так сказать вертикальная, и места меньше занимает, и в изготовлении технологичен.
http://www.youtube.com/watch?v=fLeGj1TK6Kc
К сожалению , мощность помпы маловата.

[oplot]

Жена поменяла внешний фильтр в 600 литровом аквариуме "эхейм" - мощная помпа и т.п...., ну я его починил, есть идея сделать полигон, может кто поможет, я начинаю почти с нуля, знания чисто корабельные для надводных судов..... Конкретно интересует геометрия "трубы"

[Ikel]

Жена поменяла внешний фильтр в 600 литровом аквариуме "эхейм" - мощная помпа и т.п...., ну я его починил, есть идея сделать полигон, может кто поможет, я начинаю почти с нуля, знания чисто корабельные для надводных судов..... Конкретно интересует геометрия "трубы"

Сильно упорствовать не буду, но мне кажется что для личного использования употребление всяческих водонагнетателей не практично. Если для выставок, то другое дело, смотрится весьма интересно и солидно. Простая ёмкость с водой даёт возможность посмотреть и на быструю, и на медленную проводку, и на дёрги, и на остановки приманки.
