Джерк (Jerk) своими руками

Сообщение **vitalyevich** » 16 мар 2009, 17:47

Мочу водой и снимаю слой картона.Ацетоном снимаю клеевой слой.

Сообщение **vitalyevich** » 16 мар 2009, 17:56

Далее обрабатываю и т.д. Конечный результат сохнет,выложу позднее.

По идее понадежней будет чем на двухсторонний скотч.

Сообщение **Istars** » 16 мар 2009, 18:29

Ай, красота! Я тоже,когда-то окалгейтил полиэтиленовый воблер,но не догадался перевернуть пленку.Делал и с блестками.

Сообщение **vitalyevich** » 16 мар 2009, 21:05

Сразу не выложилась че-то,добавил.

Сообщение **max67** » 16 мар 2009, 21:25

vitalyevich
Возможно мне кжется, что шарики крупноваты...

Но сама тема класная!

Сообщение **Istars** » 21 мар 2009, 23:44

Некоторых мастеров,желающих делать джерки,останавливает сложная пропитка и покрытие дерева,для защиты от страшных зубов щуки.Предлагаю простую технологию изготовления пластиковых приманок,методом штамповки.Для этого потребуется деревянная модель будущего джерка из 2 половинок,которые для удобства обработки,соединются вместе спичками.Моя модель – сосна 145 на 38 на10+10.Затем делается рамка из стальной упаковочной полосы 13 на 0.5,или другого металла.Ее концы склепываются,причем отверстия под заклепку сверлятся на 20мм длиннее чем периметр модели.В моем случае это 325мм.Лезвие рамки слегка затачивается.Удобным для штамповки пластиком является полистирол 2.5мм толщиной,но может применяться и другой,если он размягчается от горячего воздуха строительного фена и может прочно склеиваться.

Кладем кусок пластика на одну из половинок модели и прогреваем ее струей горячего воздуха,до момента,когда он начинает проседать под собственым весом.

Затем накладывают рамку.

На рамку кладут деревянную доску и сильно прижимают к столу.

Сообщение **Istars** » 21 мар 2009, 23:52

Если рамка тупая,то удобне сжимать тисками.

Примерно через 15 сек. Пластик остывает и можно разобрать пресс-форму.

Неостывшую пластмассу можно разрезать ножницами по образовавшимся канавкам,или отделить облой позже,после остывания – резаком.

Теперь,на наждачной бумаге шлифуются прилегающие поверхности .

Сообщение **max67** » 21 мар 2009, 23:57

Istars
Интересное решение, а продолжение процесса изготовления будет?
А для воблеров такую технику непробовал?

Мне тоже кажется , что если есть желание научиться делать воблеры надо начинать с более крупных вариантов и настройке они поддаются проще. Сам начинал с джерков много не требуется особливо обтачивать для формы и проще подбирать удобную в твоём случае технологию покраски и пропитки.

Сообщение **Istars** » 21 мар 2009, 23:57

Этот простой кондуктор позволит Вам сэкономить время для изгибания проволоки.Для арматуры лучше всего подходит нержавейка 1.5мм.Можно также использовать латунную или медную проволоку,но в этом случае,нужно пропаять петли.

Теперь огрузка.Соединяют две половины по периметру липкой лентой,на бумажной основе.С помощью резиновых колечек, к джерку прикрепляют арматуру с крючками и огрузку.Отмечают маркером ее место.

Надфилем делаются пропилы под арматуру.Если огрузка симметричная,то ее можно наклеить на каждую из половинок и дать клею высохнуть.Затем наносят клей по периметру заготовок , на арматуру и соединяют струбцинами.В качестве клея я использовал раствор поликарбоната в хлористом метилене и раствор полистирола в растворителе»646».Приготавливается клей так: растворяется одноразовая посуда или упаковка от СД дисков в любом растворителе для нитрокрасок, до конститенции жидкой сметаны.Для того,чтобы выходили пары растворителя из заготовки,по периметру сверлится 1 отверстие 2мм.Позже,оно может использоваться для тонкой регулировки наклона джерка,вклейкой туда отрезков припоя.Для того чтобы дополнительно усилить конструкцию,перед заклейкой,я засыпаю внутрь около 1г полистирольных гранул.Это также дает шуршащий эффект.

Сообщение **Istars** » 22 мар 2009, 00:04

Еще варианты : огрузка – болты М8.Призываю применять свинец,только тогда ,когда его невозможно заменить!Подумаем о будущем!Эту приманку можно огружать и камешками.

Наконец покраска, с использованием различных трафаретов и сеток.Используйте баллончики с нитро или акриловой краской.Еще лучше – аэрограф. После покраски, наклеиваем глазки.Рисуем зрачок черной нитрокраской и лакируем. Акриловое покрытие можно покрывать только уретановыми или алкидно-уретановыми лаками.Не используйте алкидные лаки – они мягкие.Чаще всего лакируют окунанием или большой беличьей кистью. После 1 слоя можно присыпать блестки.

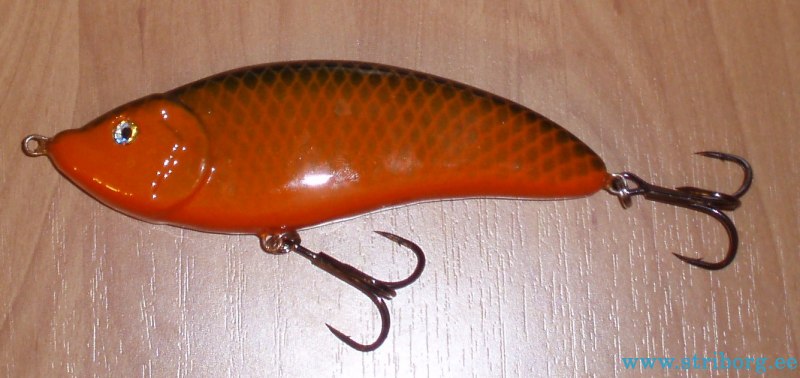

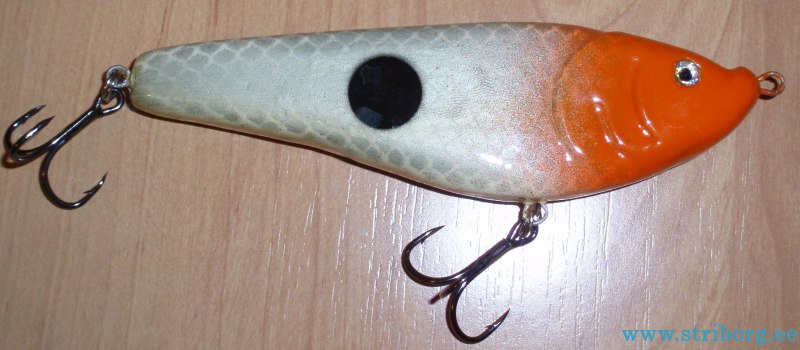

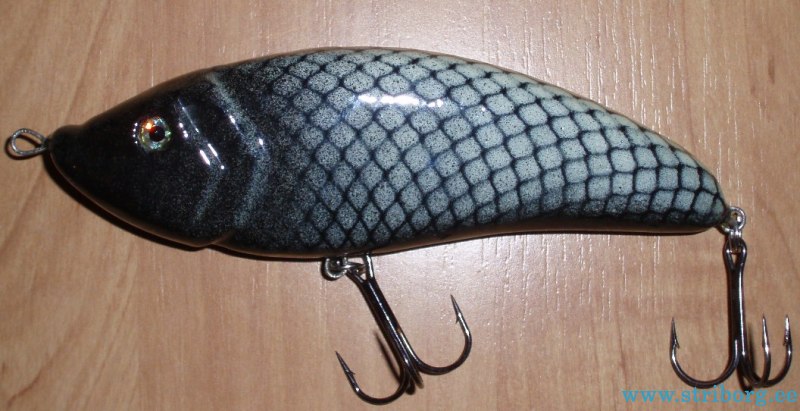

Наш результат – джерк типа глайдер,147 на 42 на21, вес 60г – медленно тонущий,хорошо играет ,как при частых мелких рывках,так и на длинных глайдах. Конечно,эту технологию можно успешно применять и при изготовлении воблеров.

Яркий джерк покрывался акриловым лаком АК-156 (аэрограф),а тусклый поликарбонатным (3 слоя аэрограф и 2 слоя окунанием).Раскрашивал нитрокрасками.

Сообщение **max67** » 22 мар 2009, 00:18

Istars

Класная технология!

Спасибо за идею!!!

Сообщение **Aphis** » 22 мар 2009, 00:48

Istars
Да, действительно интересно! Здорово!

Сообщение **Edu** » 22 мар 2009, 06:04

Istars писал(а):Еще варианты : огрузка – болты М8.Призываю применять свинец,только тогда ,когда его невозможно заменить!Подумаем о будущем!

Мысль достойная уважения!

Istars Огромное спасибо! Всё очень понятно и хорошие фотографии. Очень интересно и познавательно, надо обязательно применить такую технологию.

Сообщение **Istars** » 22 мар 2009, 23:58

Проверил сомнения,насчет пластиковых джерков.Груз - 11 кг.Арматура 1.5мм - нержавейка и латунь,держат нагрузку.
И арматура и огрузка заливается клеем.

Сообщение **Istars** » 23 мар 2009, 00:09

yorg писал(а):vitalyevich
Затем роспись НЦ-лаками

Вы имели ввиду "нитрокрасками" ?
Пользуетель ли акриловыми красками? Если да,то на какой основе?

yorg · Сообщение **yorg** » 23 мар 2009, 00:17

Istars
Ну конечно, имел ввиду - нитрокрасками.
Хочу попробовать вот расписывать акрилом на водной основе - как ребята советовали.

А вот гирю бы еще надо на воблер поставить

а то вдруг "мама" за трёху хапнет поперек, разлущит, а болты выплюнет

Ну а если серьезно - в изготовлении воблера именно из дерева есть свой сокровенный смысл. Не могу сказать, что деревянный воблер - "как живой", но вот он какой-то "тёплый".

pav43 · Сообщение **pav43** » 23 мар 2009, 07:13

Istars
Может быть растрескивание лакокрасочного слоя связано с несовместимостью пропионата с подложкой?

Сообщение **Istars** » 23 мар 2009, 12:44

pav43 писал(а):Istars
Может быть растрескивание лакокрасочного слоя связано с несовместимостью пропионата с подложкой?

А какой критерий совместимости?

Сообщение **Istars** » 24 мар 2009, 09:43

Мир пластика окружает нас.И полистирол с модификаторами-самый распространеный.Нутро холодильника,корпуса телевизора,старого магнитофона,телефона,плитка"под кафель",детали машин и прочее.На испытуемый материал капаем "646" и когда капля испаряется,проверяем это место.Оно должно стать мягким или липким.Это необходимое условие прочной склейки.Попробовал сделать джерк из 1.5мм полистирола.Добавлял клей по периметру более обильно и насыпал внутрь полист.опилок.Получилось прочно!ИМХО.
Да,простор для фантазии есть!Самому понравилась идея,с прозрачным корпусом.А если туда блестки?

Hopless · Сообщение **Hopless** » 26 мар 2009, 15:45

мои новички
