Сань, можно твою картинку в ворде распечатать там и масштабировать просто.
..пила твоя заинтересовала, сфотай повиднее
..если нужно что то в А-каде расчертиь?? ..если не трёх-мерка, то я могу.
Drinkins, полистай назад, там Эду видео выкладывал, с этими лопатами очень резвая игра, я маленького с такой сделал, играет офигенно..

[SergeiS]

Сань, можно твою картинку в ворде распечатать там и масштабировать просто.

Надо просто попросить сделать фотографию выкройки сделанную точно под прямым углом.. или отсканировать..

[Sashka]

ЕвгеХа

..пила твоя заинтересовала, сфотай повиднее

У меня вот такой:
http://www.proxxon.com.ru/proxxon_equip ... _DSH_e.jaw
Там различное оборудование для домашней мастерской.

Если надумайте нарисовать:



Обратие, внимание, та часть лопасти, которая отвечает за заглубление - короткая, воблер будет не глубоко идти. Захотите, чтобы поглубже - возьмите пропорции с тех, что делает Edu

Я могу по e-mail сбросить файл в формате .dwg, по-моему будет проще всего.

[troinik]

Cкажите акто может дать размеры лопастей. для 3-5 см воблерочков
гнутые и седловидные.

[ЕвгеХа]

SergeiS
..с фоткой сложнее распечатывать. ..я имел ввиду -сохранить картинку(с форума), вставить в Документ Microsoft Word, в енём картинка редактируется очень легко. Единственное что смущает, это большие промежутки у Саши на картинке.

troinik ..думаю не найдёш, сделай один воблер с тугой прорезью, и подбирай методом научного тыка .
По моему небольшому опыту, воблер 9см, замечательно играет даже с лопаткой всего d-25мм ...

[troinik]

У меня еще вопрос седловидные лопасти имеют круглую форму. или возможны отклонения и как их гнут только сбоков или поперек тоже нужно гнуть.

[Edu]

troinik выбрал самые сложные размерчики, для первых воблеров,
да ещё и рабочие получились - молодец! Добро пожаловать!

Sashka - просто молодец, лопасти на десять с плюсом!
Я бы ещё посоветовал заострять переднюю часть лопасти( полукруг).

Поплавочник, Как всегда - соблазняет воблеростроителей мини воблерочками и их округлыми формами.
Красиво, ничего не скажешь!

Karlo удерживает первую позицию, в номинации
"самый большой"

Еле-еле всех сосчитал, ширятся ряды наши! (имел в виду увеличиваются)

[Поплавочник]

А как такое?Это окончательный вид. На пузе еще слово фирменное. Лопасти пока не вклеил.

А на предыдущих даже номер поставил.

[SergeiS]

А как такое?Это окончательный вид.

Очень акулу напоминает

[troinik]

Очень прикольные воблерочьки. а взгляд-то. какой суровый.МОЛОДЕЦ!!!

[Акс]

SergeiS написал..."Очень акулу напоминает "....Толстенькую такую...
Ребята молодцы....

[Drinkins]

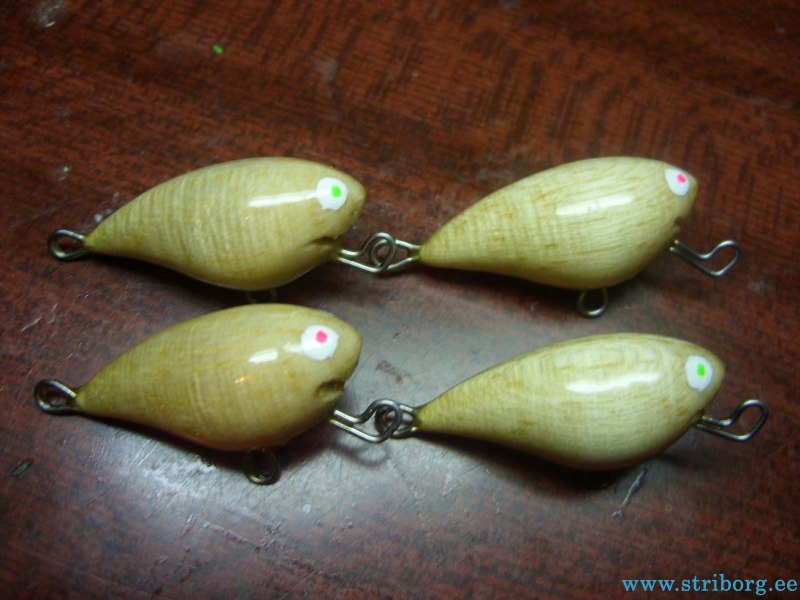

Привет всем! Высох мой очередной лилипут игра прикольная, я был доволен! основная игра - хвостиком!! даже погружается, весна покажет на сколько

[troinik]

Классный воблерок. думаю на мелководии и нажабовниках. всем писец будет.

[Поплавочник]

Класс!!!

Скажи,а составничок из двух половинок?

[Drinkins]

Нет, с пропилом. из двух половинок планирую такого лилипута сделать, с погремушкой , будет тяжело конечно, много мороки, но если сильно хочется то можно

[troinik]

А для чего нужна эта.погремушка. если хвостик стучит и так как колотушка?. но если хочется. -то тогда конечно сделай.

[Поплавочник]

Тогда для полной гламурности его в розовый цвет покрасить..


Я б с радостью,но не найду краску в балоне розовую.

[pav43]

Немного о технологии или малая механизация.
Задача: изготовить некоторое количество одинаковых корпусов с минимальными затратами времени.

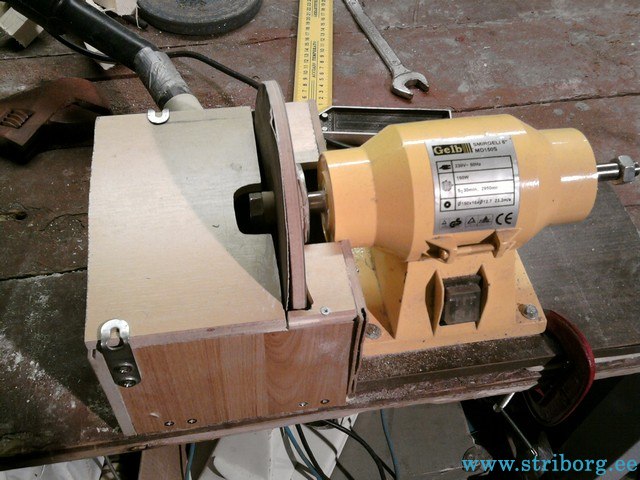

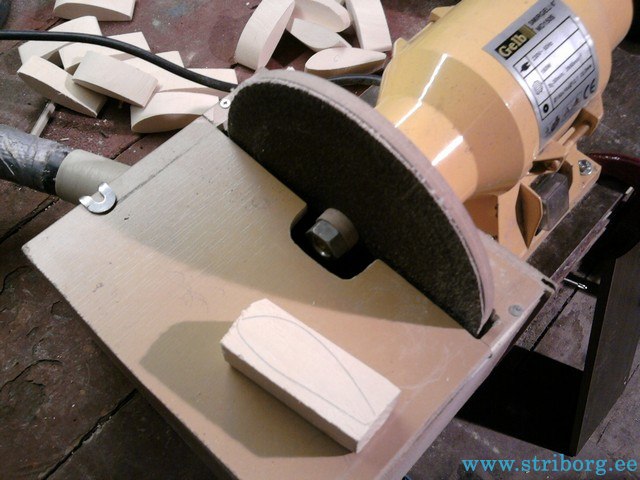

Вот такой механизм, обороты 3000 в мин. Отсос опилок пылесосом.

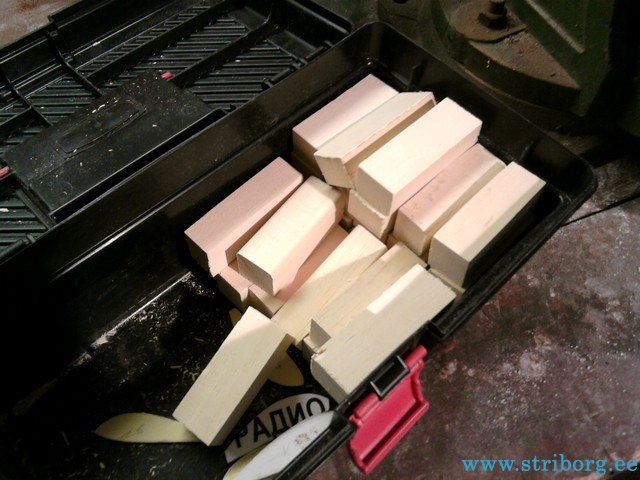

Берем доску абаши и пилим на "кубики" по размеру.

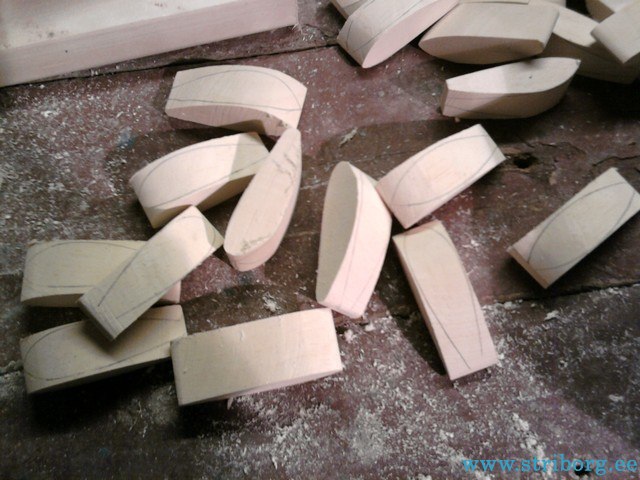

Рисуем контур по шаблону.





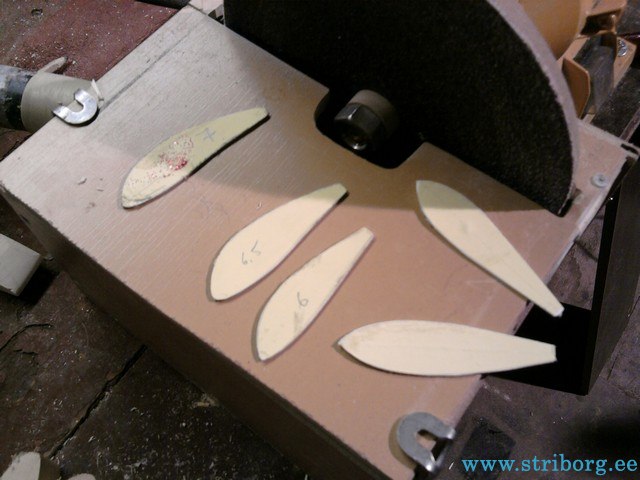

Прижимаем заготовку к плоскости подручника и обтачиваем строго по линии. Пилить заранее лобзиком нет необходимости. Абаш режется как по маслу.



Рисуем профиль по другому шаблону. Пилим.

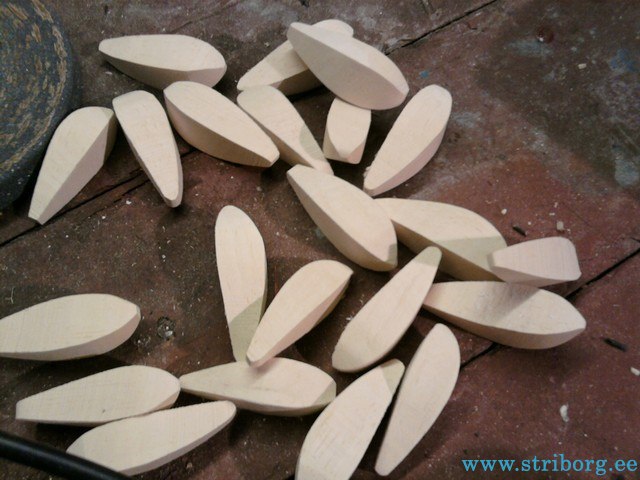

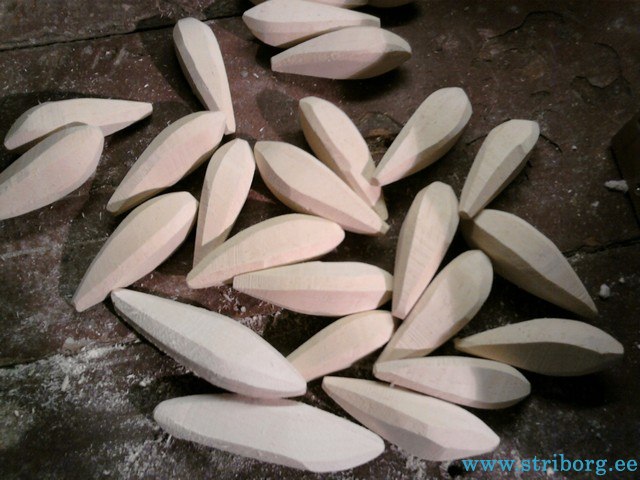

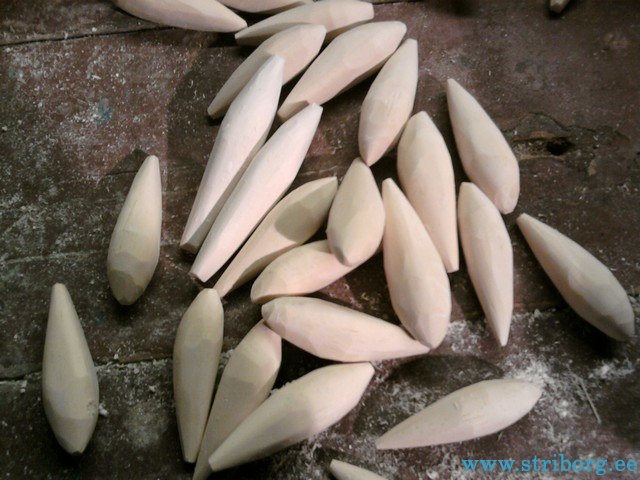

Скругляем грани.

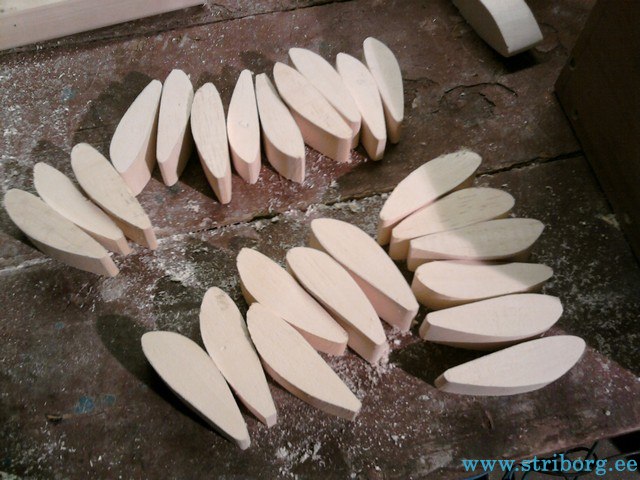

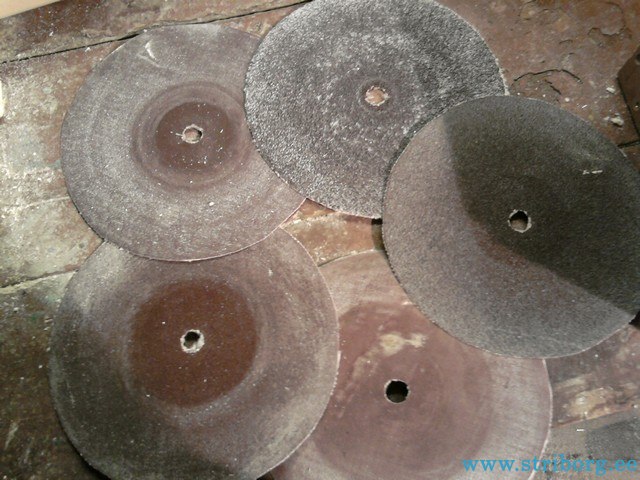

И сменив шкурку на более мелкую доводим корпус до необходимой геометрии.



Еще мельче шкурку.

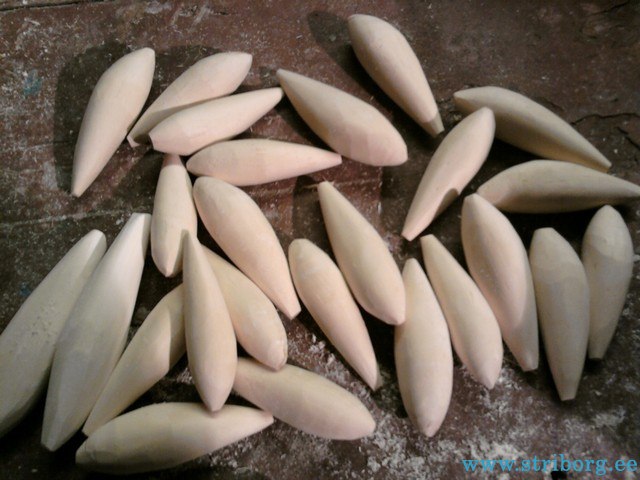

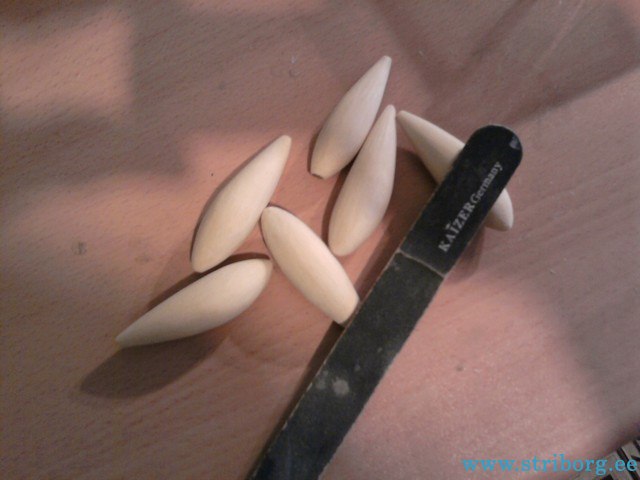

Осталось лишь слегка пройтись шкуркой вручную и результат на лицо

[pav43]

Общие затраты времени на три десятка корпусов, начиная от доски, чуть больше полутора часов.
Пропилы не делались, потому, что планируются лопасти "ступенька" и ввинчивающиеся петли. В противном случае пилить на стадии "кубиков" или следующей.

[troinik]

НУ..НУ.а дальше-то. дальше самое-то интерестное?

[Sashka]

pav43

Здорово!
Спасибо, за репортаж, интересно.
Штука, конечно, полезная, вот только некоторые сложные профили так сделать, мне кажется, не удасться.
